HKS改性聚丙烯保温隔声板楼板保温应用技术规程

发布时间:2021-11-13 16:16:26 来源:浙江众创材料 点击:0

  前 言

  本规程由浙江众创材料科技有限公司发布,负责管理解释,并对内容及实施结果承担责任。

  本规程共6章,主要技术内容包括:1 总则;2 术语;3 材料;4 设计;5 施工;6 验收。

  本规程内容涉及的商标、zl等知识产权已获得所有权人就本规程编制、生产、应用等授权许可。

  本规程涉及全部产品、技术等由浙江众创材料科技有限公司直接供应,或授权许可供应。

  本标准仅限于浙江众创材料科技有限公司或授权许可单位实施。

  主编单位:浙江众创材料科技有限公司

  认证单位:浙江省建设科技推广中心

  主要认证专家:钱晓倩、岑如军、杨杨、夏亮、赵新建、徐国孝、秦中伏

  1 总则

  1.01 为规范HKS改性聚丙烯保温隔声板 在居住建筑楼板保温工程中的应用,做到技术先进、经济合理、安全环保,保证工程质量,制定本规程。

  1.02 本规程适用于新建居、改(扩)建居住建筑楼板保温工程采用HKS改性聚丙烯保温隔声板的设计、施工和验收。

  1.03 采用HKS改性聚丙烯保温隔声板的建筑楼板保温工程,除执行本规程的规定外,尚应符合现行国家、行业和地方有关标准的规定。

  2 术 语

  2.0.1 HKS改性聚丙烯保温隔声板楼板保温构造由在钢筋混凝土楼板上设置的HKS改性聚丙烯保温隔声板和浮筑配筋细石混凝土保护层组成,保护层与墙体交接处设置竖向隔离片,具有保温和隔声功能的构造总称。简称:改性聚丙烯保温隔声板楼板保温。

  2.0.2 2 HKS改性聚丙烯保温隔声板由聚丙烯颗粒与改性母粒,经二氧化碳超临界发泡后,热压成型制成,具有保温和隔声功能的材料。简称改性聚丙烯保温隔声板。(原交联聚乙烯垫复合纳米二氧化硅保温毡的稳定版,升级版)

  2.0. 3 竖向隔离片设置在混凝土保护层四周与墙体交界处,起断桥隔离作用的聚乙烯片材。

  3 材料

  3.0.1HKS改性聚丙烯保温隔声板的主要规格及尺寸允许偏差应符合表3.0.1的要求。

  表 3.0.1 HKS 改性聚丙烯保温隔声板的主要规格及尺寸允许偏差

  3.0.2HKS改性聚丙烯保温隔声板的主要性能指标应符合表3.0.2的规定。

  表3.0.2 HKS 改性聚丙烯保温隔声板的主要性能指标

  3.0.3竖向隔离片性能指标应符合表3.0.3的要求。

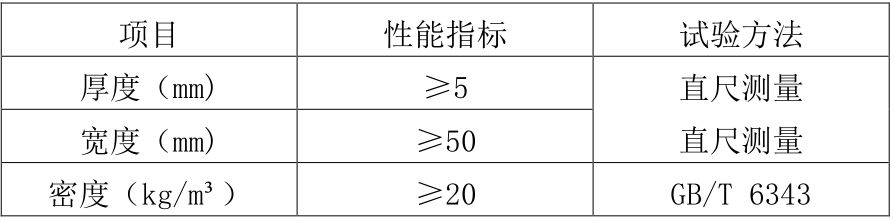

  表 3.0.3 竖向隔离片

  4 设计

  4.1 一般规定

  4.1.1 HKS改性聚丙烯保温隔声板保 温楼板的节能设计和隔声设计应符合现行国家及浙江省相关标准的规定。

  4.1.2 HKS改性聚丙烯保温隔声板的常态厚度应按热工计算确定。楼板保温的热工参数可按表4.1.2取值。

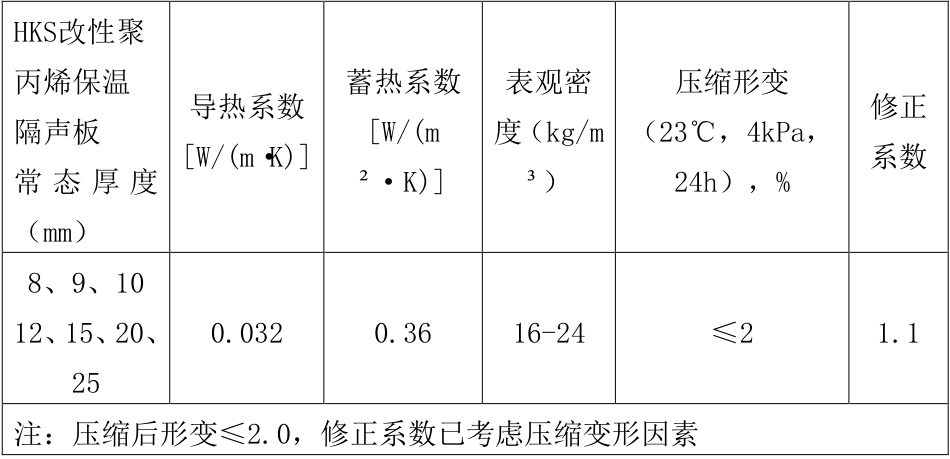

  表 4.1.2HKS 改性聚丙烯保温隔声板

  4.1.3HKS改性聚丙烯保温隔声板保温楼板的隔声性能应满足现行国家《民用建筑隔声设计规范》GB 50118的规定。典型构造的分户楼板隔声性能指标设计参考值见表4.1.3。

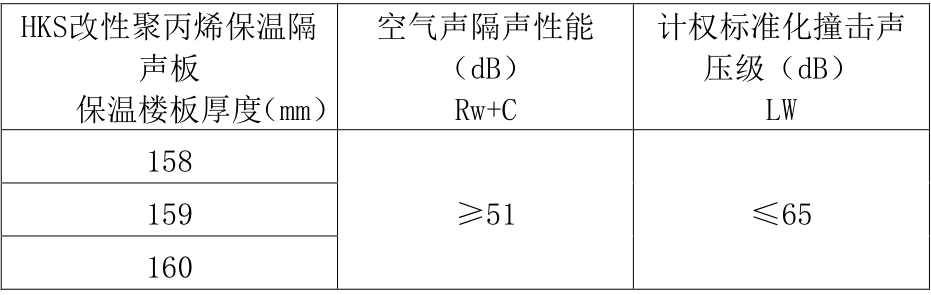

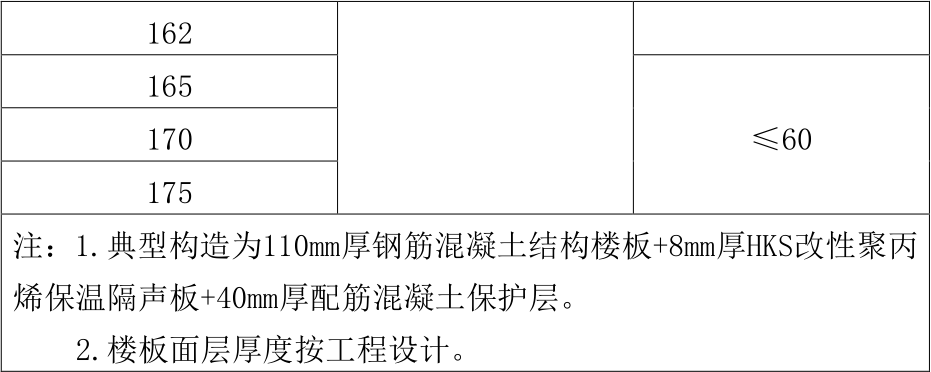

  表 4.1.3典型构造的分户楼板隔声性能指标设计参考值

  4.2 构造 设计

  4.2 2 .1 HKS改性聚丙烯保温隔声板楼板保温的基本构造应由铺设于结构楼板上的HKS改性聚丙烯保温隔声板与浮筑的配筋细石混凝土保护层组成,形成保温隔声楼板(图4.2.1)

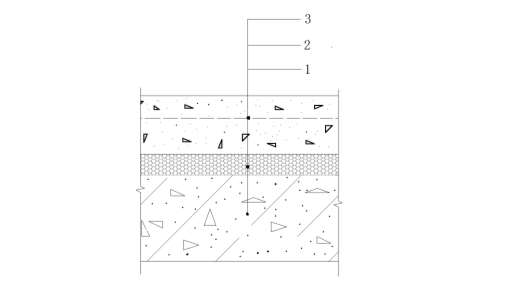

  图 4.2.1 楼板保温

  1—钢筋混凝土现浇板;2—HKS改性聚丙烯保温隔声板;3—配筋细石混凝土保护层

  4.2.2辐射供暖楼板的HKS改性聚丙烯保温隔声板楼板保温的基本构造应由铺设于结构楼板上的HKS改性聚丙烯保温隔声板、浮筑的配筋细石混凝土保护层及低温辐射热水管等组成(图4.2.2)。

  图 4.2.2设置地暖的构造

  1-钢筋混凝土楼板;2-HKS改性聚丙烯保温隔声板;3-内置辐射热水管的配筋混凝土保护层

  4.2. 3 铺设前应对结构楼板基层进行清理,使得满足铺设要求。

  4.2. 4 结构楼板上铺设HKS改性聚丙烯保温隔声板时,其接缝处应密封,避免上层浇筑混凝土保护层的水泥砂浆渗入保温板下层。密封材料可采用≥80mm宽的防水胶带。

  4.2 . 5 保护层应采用细石混凝土,其厚度不应小于40mm,强度等级不应低于C20。当保护层兼铺管层时,厚度不应小于50mm。辐射供暖地暖的保护层可采用C15细石混凝土,厚度不应小于50mm。

  4.2. 6 保护层内应配置双向钢筋,配筋宜采用焊接钢筋网片,钢筋网片应置于保护层的中部,距离保护层顶面约15~20mm。当混凝土保护层内设置低温辐射热水管时,可采用上下两层钢筋网片,钢筋网片距离混凝土保护层上下表面约15~20mm。

  4.2.7 钢筋网片宜为Φ3@50mm、Φ4@100mm或Φ6@150mm。钢筋网8片搭接宽度不宜小于80mm。

  4.2. 8 保护层四周与墙体交界处应设置竖向隔离片,隔离片厚度不宜小于3mm,高度宜为保护层与面层的厚度之和。竖向隔离片宜采用交联聚乙烯,可采用自粘胶粘于墙体。踢脚下宜垫胶条,胶条外宜填密封胶(图4.2.8)

  图 4.2 . 8 踢脚构造

  1-钢筋混凝土楼板;2-HKS改性聚丙烯保温隔声板;3-配筋混凝土保护层;4-竖向隔离片;5-墙体

  4.2 . 9 保护层应设置伸缩缝。伸缩缝宜设置在门边和墙体阳角处等位置;伸缩缝纵横间距不宜大于6m;缝宽可为3~8mm,深度宜为保护层厚度的2/3;伸缩缝处配筋应断开;切割伸缩缝时不得破坏保温层。

  4.2 . 10 在满足施工要求的前提下,应严格控制浇筑保护层的混凝土坍落度目标值。

  4.2 . 11 保护层浇筑应及时养护;完成后不得随意切槽埋管;地板龙骨固定钉不得穿通保护层。

  5 施工

  5.1 一般规定

  5.1.1 施工前,应根据设计文件与本规程的要求以及相关标准编制专项施工方案,并经监理(建设)单位批准,对施工人员进行经技术培训和技术交底。

  5.1.2 HKS改性聚丙烯保温隔声板及配套材料应在室内储存,储存场所的地面应保持平整干燥,严禁露天堆放;材料在运输中应防晒、防雨,运输时应轻拿轻放。

  5.1.3 结构楼板基层应作平整性检查,剔除表面突出物,方可进行HKS改性聚丙烯保温隔声板的施工。

  5.1.4 施工时,环境温度不应低于5°C。

  5.1.5 竖向隔离片粘贴、HKS改性聚丙烯保温隔声板铺设、防水胶带粘贴、细石混凝土保护层浇筑等工序完工后,均应做好成品保护。

  5.2 施工流程

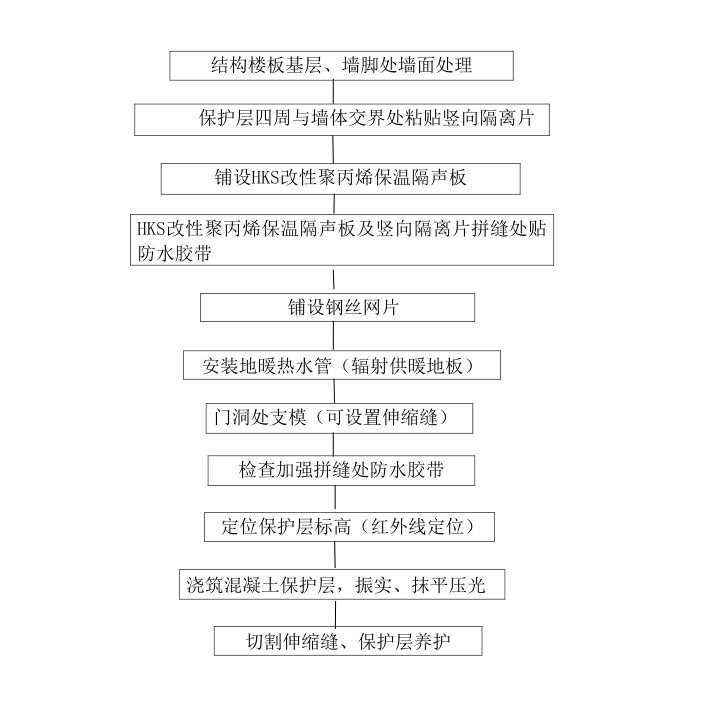

  5.2.1 HKS改性聚丙烯保温隔声板楼板保温施工应按施工流程图的要求。

  5.3 施工要点

  5.3.1 结构楼板基层、墙脚处墙面基层应平整、干燥。基层应进行清理,无油渍、浮尘、污垢、脱模剂、风化物、泥土等杂物,并剔除表面突出物。

  5.3.2 在墙角处墙面粘贴竖向隔离片。竖向隔离片应高于混凝土保护层表面,且应不间断布满房间内所有墙角处墙面。竖向隔离片拼缝宽度应不大于1.0mm。

  5.3.3 HKS改性聚丙烯保温隔声板应平整铺设,板缝应相互对齐,横平竖直,可根据需要进行切割,相邻拼缝宽度应小于1.0mm。

  5.3.4 防水胶带宽度不应小于80mm,在拼缝两侧宽度大致相等。应对HKS改性聚丙烯保温隔声板之间的拼缝与竖向隔离片之间拼缝处的防水胶带进行检查。平抹以挤出胶带里的气泡,抹平胶带皱褶。对不密封的拼缝,可在外侧再覆盖防水胶带,加强密封。

  5.3.5 门洞处支模的模板高度应大于混凝土浇筑后的高度。

  5.3.6 埋没、固定伸缩缝处的HKS改性聚丙烯保温隔声板,或预设木板条待混凝土保护层施工完毕后取出。

  5.3.7 保护层内应配置双向钢筋,配筋宜采用焊接钢筋网片,钢筋网片应置于保护层的中部,距离保护层顶面约15~20mm。当混凝土保护层内设置低温辐射热水管时,可采用上下两层钢筋网片,钢筋网片距离混凝土保护层上下表面约15~20mm。

  5.3.8 钢筋网片宜为Φ3@50mm、Φ4@100mm或Φ6@150mm。钢筋网片搭接宽度不宜小于80mm。

  5.3.9 保护层配筋允许偏差应符合表5.3.9的要求。

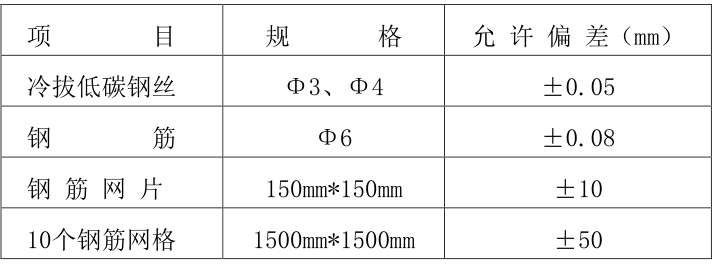

  表 5.3.9 保护层配筋允许偏差

  5.3.10 钢丝网片应洁净、无损伤。铺设时,可在钢钢筋网片下面垫上垫块,确保钢筋网片置于保护层的中间位置。垫块面积可采用50mm×50mm,厚度可为20mm。钢筋网片搭接宽度不宜小于80mm,钢筋绑扎时,应避免铁丝头刺破HKS改性聚丙烯保温隔声

  板和防水胶带。

  5.3.11 为了控制保护层厚度,应采用红外线定位。浇筑保护层时,运送混凝土的小车应在铺设的木板上推行,不得直接在钢筋网片或HKS改性聚丙烯保温隔声板上推行。浇筑混凝土保护层时,应及时修正钢筋网片的位置。墙角处、穿楼板管道处浇注混凝土时,不得将混凝土浇入竖向隔离片和墙体之间。

  5.3.12 应严格控制浇筑保护层的混凝土坍落度,保护层的混凝土坍落度控制目标值不宜大于150mm,应满足施工的要求。

  5.3.13 混凝土保护层可采用30kg重滚筒来回滚压,直到表面挤出浆;低洼处应用混凝土补平。待2~3h混凝土稍收水后,采用铁抹子压光。

  5.3.14 压光后宜覆膜,并洒水养护,养护应符合施工验收规范。养护期内严禁在其推手推车、放重物品或随意践踏。

  5.3.15 混凝土保护层浇筑3天后,应在门边和墙体阳角处等位置切割伸缩缝;伸缩缝纵横间距不宜大于6m;缝宽可为3~8mm,深度宜为保护层厚度的2/3;伸缩缝处配筋应断开;切割伸缩缝时不得破坏保温层。

  5.3.16 安装低温辐射热水管的HKS改性聚丙烯保温隔声板保温楼板,其施工应符合低温辐射热水管供暖地面的施工相关规范的规定。

  6 验收

  6.1 一般规定

  6.1.1 HKS改性聚丙烯保温隔声板质量验收除应符合现行国家《建筑工程施工质量验收统一标准》GB 50300、《建筑节能工程施工质量验收规范》GB 50411、《建筑地面工程施工质量验收规范》GB 50209和浙江省《建筑节能工程施工质量验收规范实施细则》等标准的相关规定。

  6.1.2 HKS改性聚丙烯保温隔声板楼板保温的施工,应在钢筋混凝土结构楼板质量验收合格后进行,施工过程中应进行质量检查、隐蔽工程验收和检验批验收,施工完成后应进行分项工程验收。

  6.1.3 HKS改性聚丙烯保温隔声板楼板保温分项工程应对下列部位或内容进行隐蔽工程验收,上一道工序经验收合格后,方可进入下一道工序施工,验收应进行文字记录和图像记录:

  (1) 基层处理;

  (2) 竖向隔离片粘贴;

  (3) HKS改性聚丙烯保温隔声板铺设;

  (4) 拼缝处防水胶带粘贴;

  (5) 钢丝网片铺设;

  (6) 混凝土保护层浇筑。

  6.1.4 HKS改性聚丙烯保温隔声板楼板保温检验批划分应符合下列规定:

  1. 检验批可按施工段或变形缝划分。

  2. 采用相同材料、工艺和施工做法的保温楼板,每1000㎡

  可划分为一个检验批,余量不足1000㎡也划为一个检验批;

  3. 不同构造做法的楼板应单独划分为检验批。

  4.检验批的划分也可根据与施工流程相一致,且方便施工与验收的原则,由施工单位与监理(建设)单位共同商定。

  6.1.5 HKS改性聚丙烯保温隔声板楼板保温的检验批质量验收合格应符合下列规定:

  1. 检验批应按主控项目和一般项目验收;

  2. 主控项目应全部合格。

  3. 一般项目应合格;当采用计数检验时,至少应有90%以上的检查点合格。

  4. 应具有完整的施工方案和质量检查记录。

  6.2 主控项目

  6.2.1 HKS改性聚丙烯保温隔声板楼板保温使用的HKS改性聚丙烯保温隔声板、竖向隔离片及其他配套辅材等,其品种、规格、性能指标应符合设计和相关标准的规定。

  检验方法:观察、尺量或称重;核查质量证明文件。

  检查数量:按进场批次,每批随机抽取3个HKS改性聚丙烯保温隔声板试样检查;质量证明文件应按照其出厂检验批进行核查。

  6.2.2 楼板铺设HKS改性聚丙烯保温隔声板前,应对基层进行处理,剔除结构楼板基层平面突出硬物,使其达到设计和施工方案的要求。

  检验方法:对照设计和施工方案观察检查。

  检查数量:全数检查

  6.2.3 竖向隔离片的粘结应连续布满房间内所有的墙脚处墙面,竖向隔离片拼缝宽度应小于1.0mm。

  检验方法:观察检查,尺量。

  检查数量:每个检验批抽取3个自然间,测量竖向隔离片拼缝宽度。

  6.2.4 HKS改性聚丙烯保温隔声板的铺设应错缝平整拼贴;板间拼缝宽度应小于2mm。

  检验方法:观察检查,尺量。

  检查数量:每个检验批抽取3个自然间,每处10㎡,测量HKS改性聚丙烯保温隔声板的拼缝宽度。

  6.2.5 拼缝处的防水胶带应密封良好。

  检验方法:浇筑混凝土前对拼缝上的防水胶带进行观察检查。

  检查数量:每个检验批抽取3个自然间。

  6.2.6 细石混凝土保护层的强度等级应符合设计要求,且强度等级不应小于C20。

  检验方法:核查混凝土强度等级检测报告。

  检查数量:按楼地面工程验收标准执行。

  6.2.7 楼板构造各层的设置和构造做法应符合设计要求。

  检验方法:观察、检查。

  检查数量:每个检验批抽取3个自然间。

  6.2.8 HKS改性聚丙烯保温隔声板 保温楼板完成后应进行楼板撞击声隔声性能检测。

  检验方法:检测检测计权标准化撞击声压级。

  检查数量:同种典型房型、典型构造按10000平方米(含)以下1个,50000平方米(含)以下2个,50000平方米以上3个。

  6.3 一般项目

  6.3.1 混凝土保护层表面应密实,不应有脱皮、起砂、麻面和裂缝等现象。

  检验方法:观察检查。

  检查数量:全数检查。

  6.3.2 混凝土保护层表面应平整,表面平整度不大于8mm。

  检验方法:用2m靠尺和楔形塞尺检查。

  检查数量:每个检验批抽查不得少于3处。

  6.3.3 钢筋网片规格和安装应符合设计要求,搭接宽度不小于80mm,钢筋网片位置距离保护层顶面约15~20mm。

  检验方法:钢尺量3处,取小值。

  检查数量:每个检验批抽查10%的有代表性的自然间或标准间,且不得少于3间。

  6.3.4 门边和墙体阳角处等位置切割伸缩缝;伸缩缝纵横间距不宜大于6m;缝宽可为3~8mm,深度宜为保护层厚度的2/3;伸缩缝处配筋应断开;切割伸缩缝时不得破坏保温层。

  检验方法:观察检查。

  检查数量:每个检验批抽查不得少于3处。

  本规程用词说明

  1 为便于在执行本规程条文时区别对待,对要求严格程度不同的用词说明如下:

  1)表示很严格,非这样做不可的:

  正面词采用 “必须”,

  反面词采用 “禁止”;

  2)表示严格,在正常情况下均应这样做的用词:

  正面词采用 “应”,

  反面词采用 “不应”或“不得”;

  3)表示允许稍有选择,在条件许可时首先应这样做的用词:

  正面词采用 “宜”或“可”,

  反面词采用 “不宜”。

  2 条纹中指明必须必须其他有关标准的,写法为:“应按„„执行”或“应符合„„要求(或规定)”;非必须按指定的标准执行的,写法为“可参照„„”。
